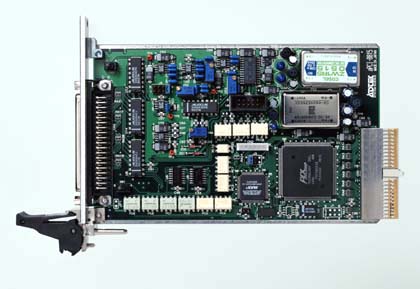

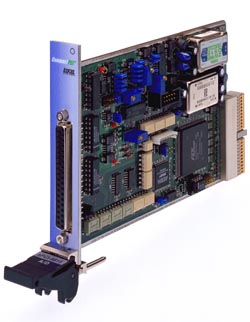

| aPCI-8815 コンパクトPCI 12bitA/Dコンバータボード |  |
|
|
aPCI-8815シリーズは12ビットのA/Dコンバータボードです。 16chのシングルエンドまたは8chの差動アナログ電圧を12ビット分解能で高速に取り込むことが可能となります。 逐次変換方式のA/D変換LSIを採用し、変換速度は12μsと高速です。 アナログマルチプレクサにより、16ch（シングルエンド入力）または8ch（差動入力）の入力切り換えが可能です。 0〜＋1V、 0〜＋2.5V、 0〜＋5V、0〜＋10V、±1V、±2.5V、±5V、±10Vと豊富な入力レンジを有しています。 アナログ部とデジタル部がフォトカプラにより絶縁されており耐ノイズ性に優れています。 タイマ機能により、アナログ信号の一定周期サンプリング、又はタイマ割り込みが可能です。 外部トリガ、各種割り込み、チャンネル・オート・インクリメントなど、多くの機能を有しており様々な用途での応用が可能です。 |
 |
|
| *当社ISAボードシリーズのaISA-A75とほぼコンパチブルな構成のためPC制御システムからの移行が容易です。 |
| 型番 | 品名（入力電圧レンジ） |
|---|---|
| シングルエンド入力 | |
| aPCI-8815S3 | コンパクトＰＣＩ１２ｂｉｔ１６ｃｈＡ／Ｄコンバータボード（０〜２．５Ｖ、±２．５Ｖ） |
| aPCI-8815S4 | コンパクトＰＣＩ１２ｂｉｔ１６ｃｈＡ／Ｄコンバータボード（０〜５Ｖ、±５Ｖ） |
| aPCI-8815S5 | コンパクトＰＣＩ１２ｂｉｔ１６ｃｈＡ／Ｄコンバータボード（０〜１０Ｖ、±１０V） |
| aPCI-8815S6 | コンパクトＰＣＩ１２ｂｉｔ１６ｃｈＡ／Ｄコンバータボード（０〜１Ｖ、±１Ｖ） |
| 差動入力 | |
| aPCI-8815D3 | コンパクトＰＣＩ１２ｂｉｔ８ｃｈＡ／Ｄコンバータボード（差動０〜２．５Ｖ、±２．５Ｖ） |
| aPCI-8815D4 | コンパクトＰＣＩ１２ｂｉｔ８ｃｈＡ／Ｄコンバータボード（差動０〜５Ｖ、±５Ｖ） |
| aPCI-8815D5 | コンパクトＰＣＩ１２ｂｉｔ８ｃｈＡ／Ｄコンバータボード（差動０〜１０Ｖ、±１０V） |
| aPCI-8815D6 | コンパクトＰＣＩ１２ｂｉｔ８ｃｈＡ／Ｄコンバータボード（差動０〜１Ｖ、±１Ｖ） |
| 仕様 | |
|---|---|
| A/D変換方式 | 逐次比較変換方式 |
| 絶縁方式 | フォトカプラの使用によるバス絶縁方式 |
| 絶縁耐圧 | DC500V |
| A/D変換分解能 | 12ビット |
| A/D変換速度 | 12μs(チャンネル固定時) |
| 入力抵抗 | 1MΩ |
| 入力方式 | シングルエンド入力または差動入力 |
| 入力チャンネル | 16チャンネル(シングルエンド) または8チャンネル(差動) |
| 入力電圧レンジ | ±1V、±2.5V、±5V、±10V、0〜+1V、 0〜+2.5V、0〜+5V、0〜+10Vから選択 |
| 入力最大電圧 | ±20V(アナログ入力、グランド間) |
| 変換精度 | 積分非直線性誤差 ±1LSB（MAX） 微分非直線性誤差 ±1LSB（MAX） |
| タイマ・サンプリング機能 | タイマを使用しての一定周期サンプリング (サンプリング周期12μs〜65s) |
| チャンネル・オート・インクリメント | シングルエンド MAX 16ch オートサンプル 差動 MAX 8ch オートサンプル |
| 外部トリガ入力 | フォトカプラ入力1ビット[EXTRG] (A/D変換スタート信号として使用) |
| 汎用入力 | フォトカプラ入力2ビット （その内、1ビットは、割り込みに使用可能) |
| 電源電圧 | 5V単一 |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| パネル | 幅： 1スロット （４HP) 高さ： ３U・３U（EMC)・６U |
| 保証期間 | 3年間 |
