aPCI-8701ビデオキャプチャボード
aPCI-8701は、CompactPCI Bus規格に準拠した、ビデオキャプチャボードです。
フレームグラバを使用して、多様なアナログビデオソースからコンピュータのメモリ(RAM)にモノクロ及びカラーイメージを取り込むことができます。信号ソースの種類を問わず、入力ビデオ信号をデジタルに変換して、安定した出力を提供します。入力の3:1マルチプレクサにより、2本のコンポジット、1本のY/C(S-Video)アナログビデオ入力の間でソース切り替えができます。

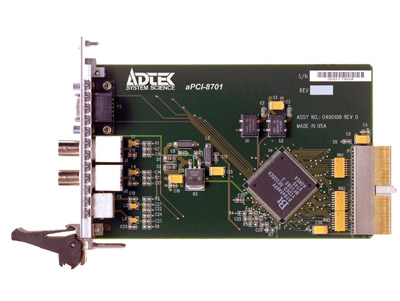

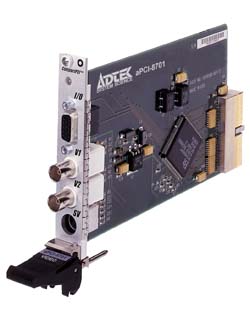

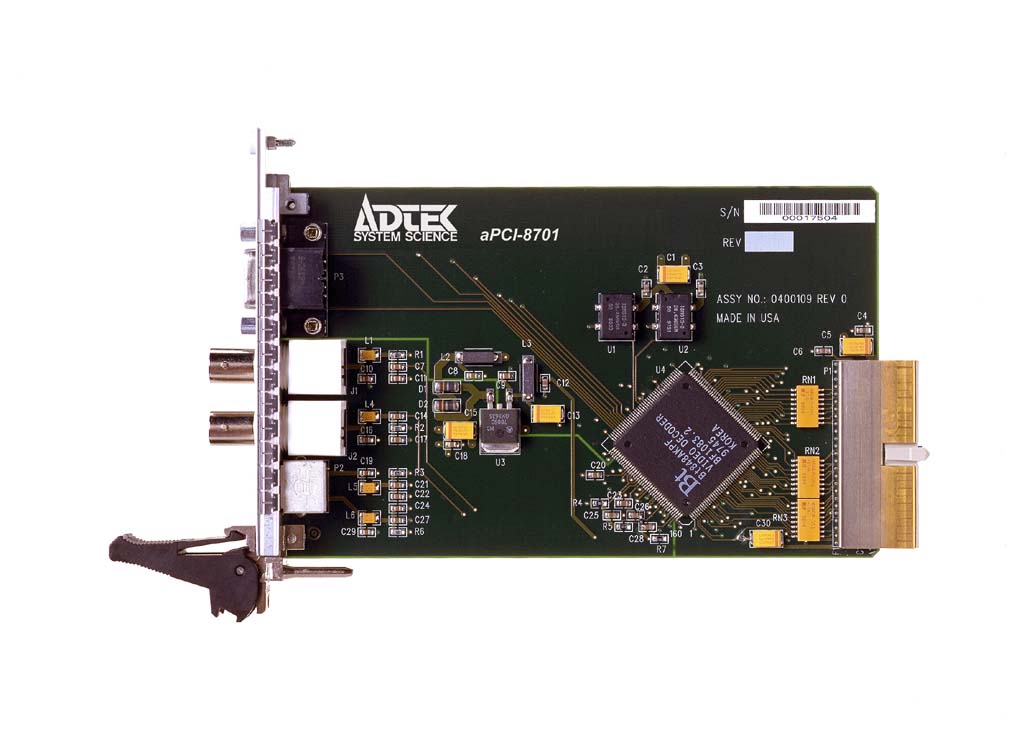

大型画像ダウンロード
( 1024 × 752 ; 69KB )



品名 コンパクトPCI ビデオキャプチャボード
型番 aPCI−8701
  仕様
分類 Videoボード
ビデオソース NTSC, PAL, SECAM, RS-170, CCIR
ビデオ入力 アナログコンポジットビデオ(BNC)
  2アナログY/C(S-Video)(DIN)
出力フォーマット RGB(24ビット)、Y8(8ビット)
出力解像度 ピクセル値 640 480 (NTSC, RS-170)
キャプチャレート リアルタイム: 30fps (NTSC, RS-170)
汎用I/Oポート 入力系統4、出力系統4、TTL/CMOS、DB15メスコネクタ
外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 7年間(84ヶ月)
