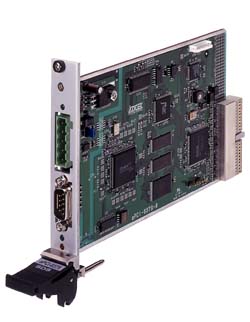

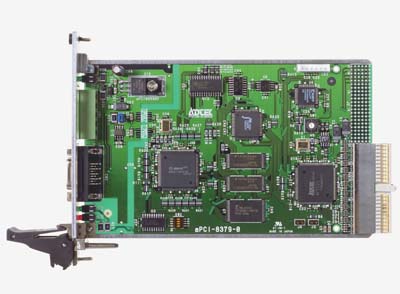

aPCI-8379SDSボード
aPCI-8379は、CompactPCI Bus規格に準拠した、SDS*1ボードです。
センサー、アクチュエータなどの配線を簡単に行えるため配線コスト、スペースの削減が容易になります。
■主な特長■
オープンプロトコル
デバイスに汎用品のCAN*2デバイスをを使用した、オープンプロトコルであるため接続可能な機器が豊富です。
幅広い拡張性
ON/OFFデータ、アナログデータ、メッセージデータを同一通信ライン上で行え、自己診断機能等により、メンテナンスなども容易です。
高速通信
マルチタスクによる伝送方式(CSMA/NBA*3)のため、接続ノード数に関係なく高速通信が可能です。
高信頼性
15次のCRCエラーチェック、ACK、NACKの伝送確認を行っているため、信頼度の高いネットワークを構築することが可能です。
設定、メンテナンスの簡素化
各ノードの接続はアドレスの設定のみで基本動作が可能です。インターフェースモジュール側で定期的にノードのチェックを行っているため異常の特定が容易です。
*注記
*1 SDS (Smart Distributed Systems) 米国Honeywell 社によって開発されたものです。
*2 CAN (Controller Area Network) Robert Bosch GmbH 社が開発。SAE (米国自動車技術会)、ISO (国際標準化機構)により車載用リアルタイム制御系バスとして標準化されたものです。
*3 CSMA/NBA (Carrier Sense Multiple Access with Nondestructive Bitwise Arbitration)
品名 コンパクトPCI SDS
型番 aPCI−8379
  仕様
分類 SDSボード
チャンネル 1ch
伝送レート 125k, 250k, 500kbps (SWによる設定)
入出力コネクタ フェニックス 5pin またはD-SUB 9pin
ターミネート抵抗 120Ω 1/2W±1% (ジャンパ設定)
接続ノード数 最大64ノード
幹線ケーブル長 500kbps 幹線60m/ 支線0.9m
250kbps 幹線120m/ 支線1.8m
125kbps 幹線300m/ 支線3.0m
SDSドライバ部 アイソレーション
バス電源 +11V〜26.4V 60mA
占有アドレス 2アドレス
バッファメモリサイズ 2k(8k)バイト
バスコネクタ コンパクトハーフピッチ 80pin
電源電圧 +5V ±5%
使用温度範囲 +5℃〜+60℃
保存温度範囲 −20℃〜+70℃
外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 7年間(84ヶ月)
