aPCI-8305ビルトインPCカードI/Fボード
aPCI-8305は、CompactPCI Bus規格に準拠した、ビルトインタイプのPCカードインターフェースボードです。
■主な特長■

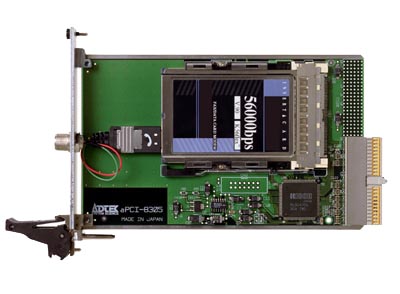

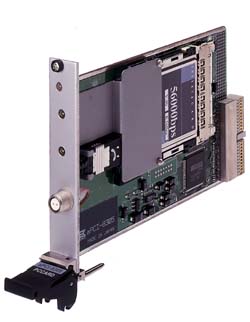

従来のPC カードアダプタとは異なり、PC カードスロットをボード中央部に配置し、必要に応じたI/O カードを取りつけることにより、様々 な機能を持ったコンパクトPCI ボードになります。たとえばモデムカードを装着すると、コンパクトPCI モデムボードとなります。
)弊社プラグマジックシリーズをはじめ各社I/O カードに対応します。生産台数,必要台数が少ない場合や、特殊な機能を必要とする場合など柔軟に対応可能です。
フロントパネルは、装着するPC カードの機能により異なりますので、カスタマイズして出荷いたします。PC カードも含めてご相談ください。
aPCI- 8305 の基本性能はaPCI- 8281 と同様ですが、システムに固定した機能を組込むのに適しています。PC カードを入れ換える必要がなく,またPC カード抜けなどの事故を未然に防ぐ目的で使用することをお勧めいたします。PC カードをより強固に固定する事もできますので、ご注文時にご相談下さい。



品名 コンパクトPCI PCカードインターフェースボード
型番 aPCI−8305
仕様
分類 PCカードI/Fボード
PCカード規格 PC Card Standard準拠
対応カード 16bit PC Card
CardBus PC Card
(いずれもTypeIもしくはTypeII)
スロット数
電源電圧 5V単一
PCカード割込み IRQ14もしくはIRQ15(ジャンパにて変更)
カードコントローラ RICOH RL5C475A
割込み Card Bus PC Card使用時・・・INTA#に接続可能
16bit PC Card使用時・・・INTP/INTSを使用し、システムの
 IRQ14,IRQ15のどちらか一つに接続可能
PCカード供給 Vcc3.3V/5V
電源電圧 Vpp3.3V/5V/12V
※システムに+12VDCが供給されている必要があります。
消費電流 60mA(TYP SRAMカード使用時)
使用温度範囲 5℃〜50℃
保存温度範囲 -20℃〜80℃
パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 7年間(84ヶ月)
