aPCI-8020 カード型CPUモジュール搭載 3U CPUボード

■概要
　aPCI-8020 は、エプソン社製カードCPU CARD-PCI/GX を使用し、シリアル/パラレルポート、USB、イーサネット、キーボード/マウス、 コンパクトフラッシュインターフェースを備え（オプションでＦＤＤ、ＨＤＤを搭載可能）、またウォッチドッグタイマ及びホットスワップ機能など、 制御用として必要な機能を標準で備えている、3UタイプのCPUボードです。
　価格はベーシックモデルで10万円を切り、CompactPCIシステムをローコストで構成することができ、半導体製造装置分野や医療分野など、 組込みシステムとして幅広い応用が可能です。

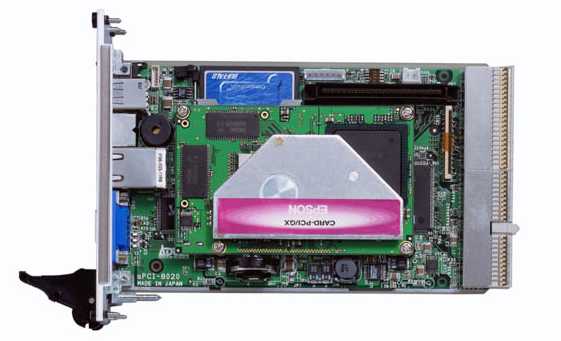

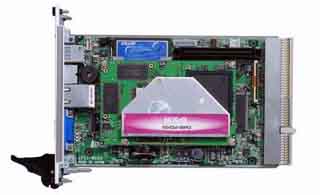

 aPCI-8020 写真

大型画像ダウンロード
( 561 × 361 ; 21KB )

■特長
  • エプソン製 CARD-PCI/GX 及び その後継製品を使用
  • 3Uサイズ 2スロット幅をベースモデルとする
  • ファンレス動作可能
■仕様

各モデル共通部 :
  1. CPU : GeodeGX1 300MHz （キャシュメモリ16KB内蔵）
  2. ChipSet : GeodeCS5530（コンパニオンチップ）
  3. システムROM : 256KB（システムBIOS、VGA BIOS,パワーマネジメントBIOS)
  4. メインメモリ : シンクロナスDRAM (32MB/64MB/128MB)
  5. グラフィック : RAM最大4MB（メインメモリの一部を使用）最大解像度/色数　XGA64K色　または　SXGA256色
  6. RTC : MC146818A互換（リチウムバッテリによりバックアップ）
  7. I/Oインターフェース :
    　　・IDE : プライマリのみ（セカンダリ　なし）
    　　　　オンボードCFコネクタ（活線挿抜不可）又は、2mmピッチ44pin 2.5"IDE用コネクタ
    　　　　・ジャンパ設定によりCFのマスタ/スレーブの切り替えが可能
    　　　　・J2にIDE I/F出力可能な信号出力パターンを設置(工場出荷オプション)
    　　・USB : 2ポート
    　　・キーボード/マウス : 各1ポート（PS/2互換）ただしコネクタは共用
  8. ブザー : PCビープ
  9. バスインターフェース : コンパクトPCI規格準拠
    　　（バス幅32ビット、バスクロック33Mhz VIO+5V又は+3.3V 7クロック出力 7マスタ対応）
  10. 動作温度 : 0℃〜50℃
  11. 保存温度 : -20℃〜65℃
  12. 電源電圧 : DC+5V単一
型番 ベーシックモデル オプション構成モデル
I/Oインターフェース
・シリアルポート
・パラレルポート(SPP,ECP,EPP対応)
・イーサネット
無
無
無
1ch/2ch
無/1ch
10M/100Mbps
2次記憶インターフェース
・コンパクトフラッシュソケット(TYPE1のみ対応)
・2.5"HDD
・FDD
有
無
無
無/有
無/有
無/有
その他
・ウォッチドッグタイマ
・ホットスワップ対応(フルホットスワッププラットホーム)
無
無
有
有
パネル幅 2スロット幅 2/3スロット幅
